Fabricante De Accesorios Para Tuberías En India

¿Qué Son Los Accesorios De Tubería Soldados A Tope?

Los accesorios de tubería soldados a tope son componentes que se utilizan para conectar diferentes componentes de tubería dentro de la tubería. Estos accesorios soldados a tope se sueldan directamente a la tubería y desempeñan un papel fundamental a la hora de influir en las características del flujo. Se pueden producir mediante procedimientos de laminación en caliente o en frío. El material utilizado en su producción puede ser aleación de níquel, superdúplex y 6% de molibdeno. En la mayoría de los casos, el material utilizado en el accesorio es similar al componente sobre el que está soldado. Estos accesorios están disponibles en una variedad de formas y dimensiones según sus aplicaciones. Los accesorios están definidos en las normas ASME B16.9. Estos accesorios livianos resistentes a la corrosión están fabricados en MSS SP43.

Tabla de Contenido

Formato De Especificación De ASME B16. 9 Accesorios

Especificación ASME SA182/SA403 y ASTM A182/A403
Tipo Soldado, sin costura, REG
Tamaño DE (mm) 6.00 a 610.00
Espesor (mm) 0,5 mm a 30 mm
Radio de curvatura R=10D, 3D, 5D, 2D, 8D, 6D, 1D o personalizado
Rango ½”NB a 48″NB en 160s, 80s, 40s, XXS, 10s, Sch.
Dimensiones ANSI/ASME B16.28, B16.9, MSS-SP-43.
Tipo Accesorios soldados a tope
Finalizar 2B, recocido y decapado, espejo, n.º 4, polaco
Servicios Biselado, Corte, Pulido, Roscado

Tipos De Accesorios De Tubería Más Comunes

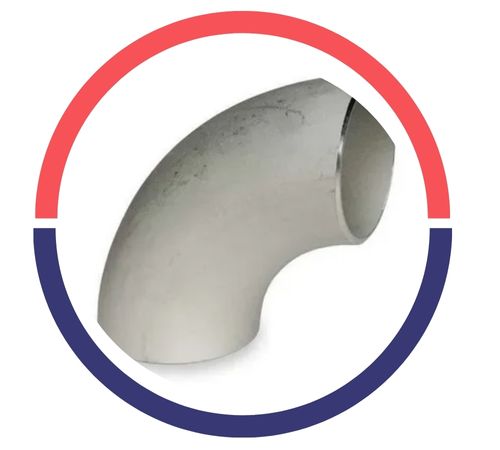

90° Elbow
Codo de 90°

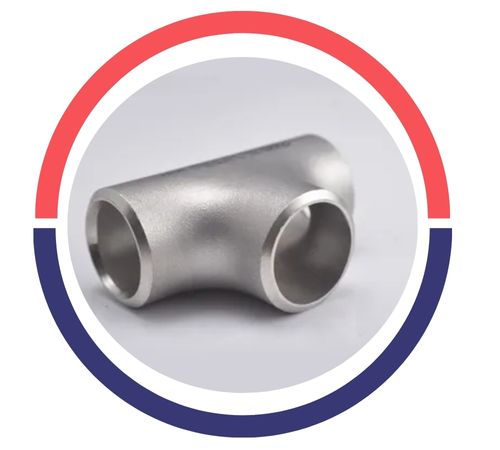

Reducing Tee
Camiseta recta

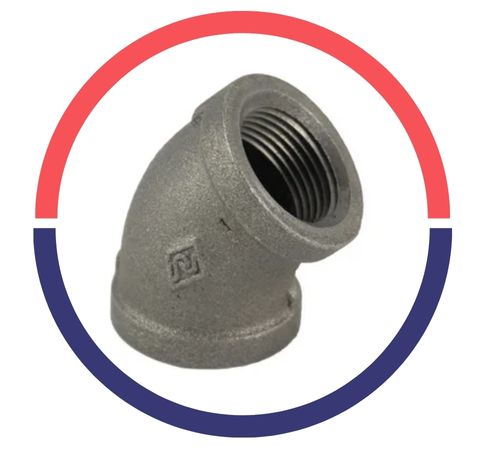

45° Elbow
Codo de 45°

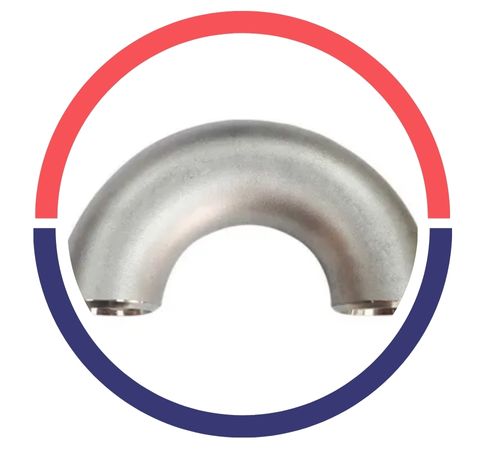

180° Elbow
Codo de 180°

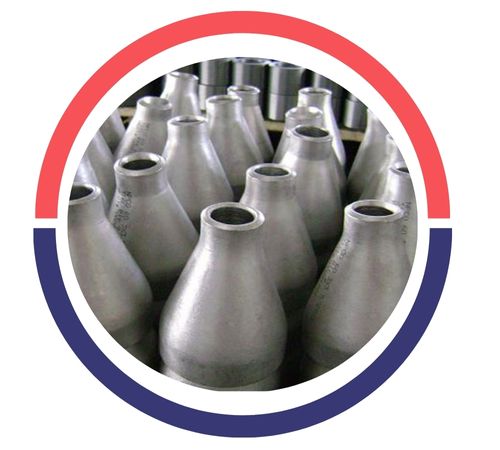

Concentric Reducer
Reductor concéntrico

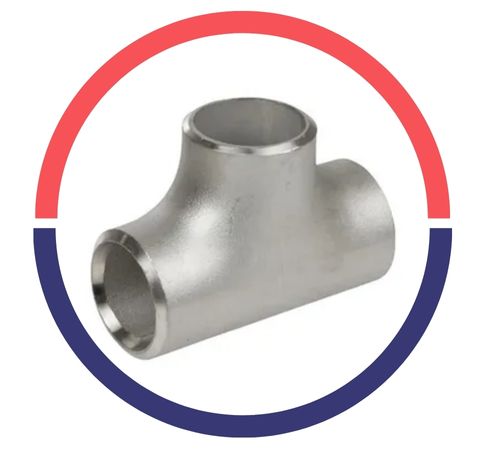

Straight Tee
Camiseta recta

Estándares De Fabricación De Codos Soldados A Tope

  • ASME: ANSI B16.28, ANSI B16.9, MSS-SP-43
  • EN: EN10253-2, EN10253-1
  • DIN: DIN2615, DIN2605, DIN2617, DIN2616, DIN28011

Produzca Tamaños Estándar Y Personalizados En Codos, T, Cruces, Tapas De Extremos De Tuberías Y Reductores Soldados A Tope, Verifique Las Dimensiones De Los Accesorios De Tuberías Soldados A Tope

Datos Técnicos De Las Tapas De Los Extremos Soldadas A Tope

Diámetro nominal Esquema 0* Dimensiones en mm Peso
pulg.0 D t Y kg/pieza
1/2 10 años 40 años 80 años 21.03 21.03 21.03 2.011 2.077 3.073 25,04 25,04 25,04 0,0040 0,0050 0,0050
3/4 10 años 40 años 80 años 26,07 26,07 26,07 2.011 2.087 3.091 25,04 25,04 25,04 0,0050 0,0060 0,0060
1 10 años 40 años 80 años 33,04 33,04 33,04 2.077 3.038 4.055 38,01 38,01 38,01 0,0090 0,0130 0,0130
1¼ 10 años 40 años 80 años 42,02 42,02 42,02 2.077 3.056 4.085 38,01 38,01 38,01 0,0130 0,0170 0,0180
1½ 10 años 40 años 80 años 48,03 48,03 48,03 2.077 3.068 5.008 38,01 38,01 38,01 0,0140 0,0230 0,0240
2 10 años 40 años 80 años 60,03 60,03 60,03 2.077 3.091 5.054 38,01 38,01 38,01 0,0170 0,0270 0,0340
2½ 10 años 40 años 80 años 73,00 73,00 73,00 3.005 5.016 7.001 38,01 38,01 38,01 0,0250 0,0450 0,0510
3 10 años 40 años 80 años 88,09 88,09 88,09 3.005 5.049 7.062 50,08 50,08 50,08 0,0400 0,0710 0,0850
4 10 años 40 años 80 años 114,03 114,03 114,03 3.005 6.002 8.056 63,05 63,05 63,05 0,0650 1,0220 1,0610
5 10 años 40 años 80 años 141,03 141,03 141,03 3.040 6.055 9.053 76,02 76,02 76,02 1,0020 1,0910 2,0550
6 10 años 40 años 80 años 168,03 168,03 168,03 3.040 7.011 10.097 88,09 88,09 88,09 1,0360 3,0230 4,0540
8 10 años 40 años 219,01 219,01 3.076 8.018 101,06 101,06 2,0490 5,0670
10 10 años 40 años 273,01 273,01 4.019 9.027 127,00 127,00 4.0900 9.0210
12 10 años 40 años 323,09 323,09 4.057 9.053 152,04 152,04 6.0530 13.0060
14 10s ETS 355,06 355,06 4.078 9.053 165,01 165,01 8.0160 15.0900
dieciséis 10s ETS 406,04 406,04 4.078 9.053 177,08 177,08 14.0510 20.0000
18 10 457.02 4.078 203.02 17.0960
20 10 508.00 5.054 228.06 27.0220
24 10 609.06 6.035 266.07 34.0470

Dimensiones De Las Tees Reductoras Soldadas A Tope

Tamaño nominal de tubería, pulg.0 Sch* Dimensiones en mm Peso
Correr Salida D D1 t t1 C METRO kg/pieza
3/4 1/2 10 años 40 años 80 años 26,07 26,07 26,07 21.03 21.03 21.03 2.011 2.087 3.091 2.011 2.077 3.073 29 29 29 29 29 29 0,0110 0,0150 0,0190
1 1/2 10 años 40 años 80 años 33,04 33,04 33,04 21.03 21.03 21.03 2.077 3.038 4.055 2.011 2.077 3.073 38 38 38 38 38 38 0,0190 0,0220 0,0281
1 3/4 10 años 40 años 80 años 33,04 33,04 33,04 26,07 26,07 26,07 2.077 3.038 4.055 2.011 2.087 3.091 38 38 38 38 38 38 0,0190 0,0230 0,0270
1¼ 1/2 40 años 42.02 21.03 3.056 2.077 47.06 47.06 0.0367
1¼ 3/4 10 años 40 años 42,02 42,02 26.07 26.07 2.077 3.056 2.011 2.087 47,06 47,06 47,06 47,06 0,0440 0,0530
1¼ 1 10 años 40 años 80 años 42,02 42,02 42,02 33,04 33,04 33,04 2.077 3.056 4.085 2.077 3.038 4.055 47,06 47,06 47,06 47,06 47,06 47,06 0,0450 0,0530 0,0600
1½ 1/2 10 años 40 años 48,03 48,03 21.03 21.03 2.077 3.068 2.011 2.077 57 57 57 57 0,0390 0,0520
1½ 3/4 10 años 40 años 80 años 48,03 48,03 48,03 26,07 26,07 26,07 2.077 3.068 5.008 2.011 2.087 3.091 57 57 57 57 57 57 0,0390 0,0520 0,0690
1½ 1 10 años 40 años 80 años 48,03 48,03 48,03 33,04 33,04 33,04 2.077 3.068 5.008 2.077 3.038 4.055 57 57 57 57 57 57 0,0420 0,0550 0,0724
2 3/4 10 años 40 años 80 años 60,03 60,03 60,03 26,07 26,07 26,07 2.077 3.091 5.054 2.011 2.087 3.091 64 64 64 44 44 44 0,0510 0,0710 0,0990
2 1 10 años 40 años 80 años 60,03 60,03 60,03 33,04 33,04 33,04 2.077 3.091 5.054 2.077 3.038 4.055 64 64 64 51 51 51 0,0540 0,0740 1,0020
2 1¼ 10 años 40 años 80 años 60,03 60,03 60,03 42,02 42,02 42,02 2.077 3.091 5.054 2.077 3.056 4.085 64 64 64 57 57 57 0,0571 0,0804 1,007
2 1½ 10 años 40 años 60,03 60,03 48,03 48,03 2.077 3.091 2.077 3.068 64 64 60 60 0,0590 0,0830
2½ 1¼ 10 73.00 42.02 3.005 2.077 76 67 0.0874

Lista De Precios De Accesorios Soldados A Tope

Descripción Precio
Accesorios para tuberías de acero soldados a tope US $ 1 / Pieza
Accesorios para soldar a tope Sch100 Sch160 Xxs Weldolet para soldadura a tope US $ 1 / Pieza
Accesorios de tubería transversal iguales soldados a tope ASME B16.9 US $ 1-100 / pieza
Instalaciones de tuberías soldadas a tope Bw de acero sin costura ANSI B16.9 US $ 1 / Pieza
Tapa soldada a tope para montaje de tubería de acero inoxidable ANSI B16.9 Mín. Cantidad Mínima: 10 Piezas
Instalación de tubería de acero galvanizada soldada a tope US $ 1 / Pieza
Accesorio soldado a tope con codo de radio largo de 90 grados US $ 0,359 / Pieza
Accesorios para tuberías de acero soldados a tope US $ 1 / Pieza
