Fabricante De Bridas En India

¿Qué Es La Brida De Tubería?

Una brida de tubería es un dispositivo que conecta diferentes tuberías, válvulas, accesorios y otros componentes en un sistema de tuberías. Estas bridas actúan como un sistema de soporte ya que existe un movimiento vigoroso de fluidos o gases a través del sistema. Estas crestas sobresalientes conectan de forma segura las tuberías y evitan cualquier fuga dentro de los sistemas. Los procedimientos de montaje de estos componentes son sencillos y permiten procedimientos de desmontaje sencillos. También se pueden soldar en su lugar; sin embargo, esto no permitirá inspeccionarlos o limpiarlos si surge la necesidad. Existen varios estándares de bridas que se utilizan en la industria de tuberías para cumplir con diferentes requisitos.

Tabla de Contenido

Especificación De Fabricación De Bridas

Rango de tamaño de brida Tipo de brida Clase de presión de brida Especificación de brida (última edición)
26“ a 60″ 1/2“ a 12″ 26“ a 48″ Bridas de orificio (deslizables, con cuello soldado, roscadas) 400, 600 libras 75 a 300 libras 900 libras ASME/ANSI B16.47
26“ a 48″ 26“ a 60″ Cuello para soldar, ciego, para soldar por encaje, deslizable, junta traslapada y bridas roscadas 150 a 2500 libras 150 a 1500 libras ASME/ANSI B16.5
1″ a 12″ Bridas de orificio (deslizables, con cuello soldado, roscadas) 300 a 2500 libras ASME/ANSI B16.36
15 mm a 600 mm Bridas de cuello deslizantes, ciegas y para soldar TABLA-J, D, H, T, R, K, F, E, A, S, BS 10
10 mm a 1000 mm 10 mm a 1800 mm 10 mm a 300 mm 10 mm a 400 mm 10 mm a 600 mm 10 mm a 350 mm 10 mm a 200 mm 10 mm a 250 mm 12 (Brida deslizable con cubo), 02 (Brida de placa suelta para los tipos 32—37), 01 (Brida de placa), 11 (Brida con cuello soldado), 04 (Brida de placa suelta para el Tipo 34), 05 (Brida ciega) , 13 (con cubo PN2,5 a PN16 PN100 PN40 PN25 PN63 PN250 PN400 PN160 PN320 Bridas EN 1092-1 /DIN / BS 4504
½” a 24” Extremo del trozo -Tipo: B, A, C (patrón corto) S40, S10, S80 MSS SP-43/ASME/ANSI B16.9

Tipos De Bridas

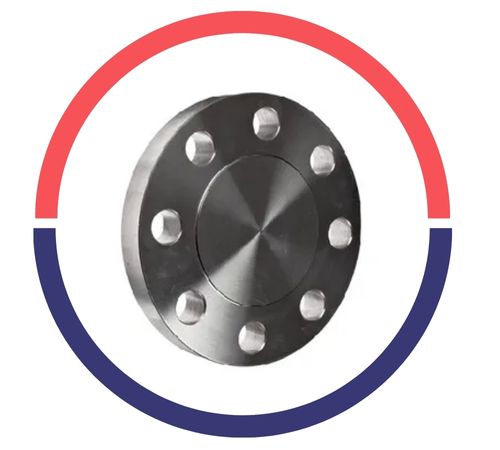

Stainless Steel Blind Flange
Brida ciega
Slip On Flange
Deslizarse en la brida

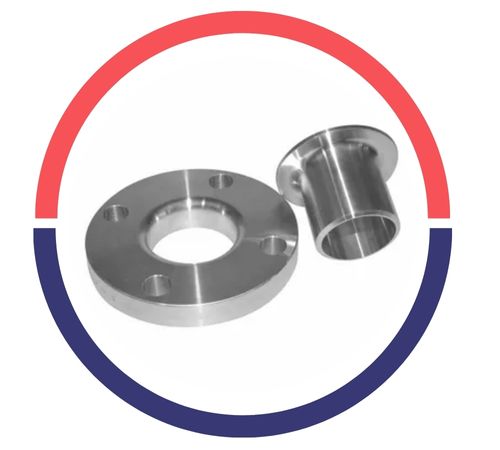

Lap Joint Flange
Brida de junta solapada

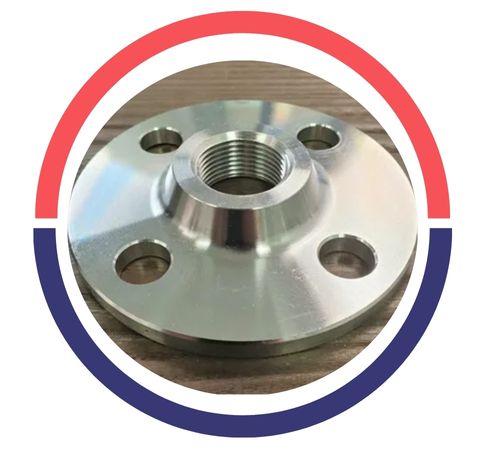

Threaded Flange
Brida roscada

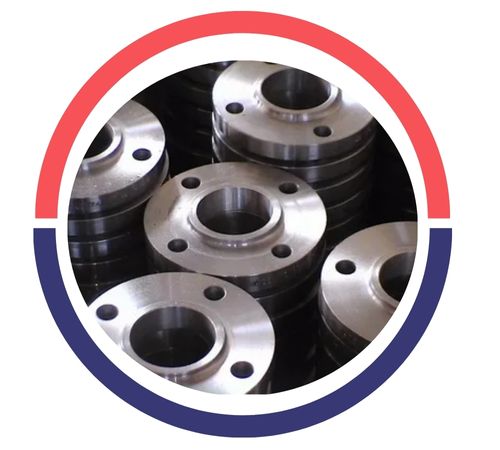

Forged Pipe Flange
Brida de tubería forjada

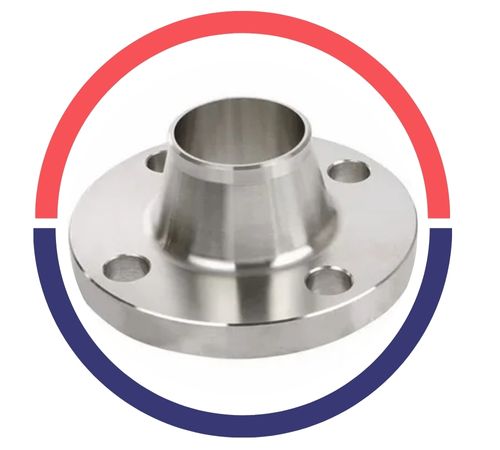

WNRF Flange
Brida WNRF

Tabla De Pesos De Brida Deslizante

por clase de presión y tamaño Pesos de brida
Tamaño de la tubería 150 # 300 # 600 # 900 # 1500 # 2500 #
ENTONCES W.N. BLD ENTONCES W.N. BLD ENTONCES W.N. BLD W.N. ENTONCES BLD ENTONCES W.N. BLD ENTONCES W.N. BLD
3/4″ 2 2 2 3 3 3 3 4 3 VER 1500 # PESOS 5 6 6 8 8 8
1/2″ 1 2 1 1 2 1 2 2 2 VER 1500 # PESOS 4 5 4 7 7 7
1 1/2″ 3 4 3 6 7 6 7 8 8 VER 1500 # PESOS 12 13 13 22 25 23
1″ 2 3 2 3 4 3 4 4 4 VER 1500 # PESOS 8 9 8 11 12 11
2 1/2″ 7 8 7 10 12 12 13 18 15 VER 1500 # PESOS 36 36 35 55 52 56
2″ 5 6 5 7 9 8 9 12 10 VER 1500 # PESOS 25 25 25 37 42 39
4″ 13 15 17 22 25 27 37 42 41 53 53 54 73 73 73 125 145 130
3″ 8 10 9 13 15 dieciséis dieciséis 23 20 31 26 29 48 48 48 83 94 86
6″ 19 24 26 39 42 50 80 81 86 110 110 115 165 165 160 325 380 345
5″ 15 19 20 28 32 35 63 68 68 86 83 87 130 130 140 210 245 225
10″ 43 52 70 81 91 124 170 190 230 260 245 290 435 455 510 930 1075 1025
8″ 30 39 45 58 67 81 115 120 140 175 170 200 260 275 300 485 580 530
14″ 90 110 140 165 180 250 230 280 355 400 400 520 ESO 940 975 ESO ESO ESO
12″ 64 80 110 115 140 185 200 225 295 325 325 415 580 690 690 1100 1525 1300
18″ 130 150 220 250 320 395 400 475 630 680 600 850 ESO 1625 1750 ESO ESO ESO
dieciséis” 98 140 180 190 250 295 330 390 495 495 425 600 ESO 1250 1300 ESO ESO ESO
22″ 185 225 355 370 465 640 590 720 1000 ESO ESO ESO ESO ESO ESO ESO ESO ESO
20″ 165 180 285 315 400 505 510 590 810 830 730 1075 ESO 2050 2225 ESO ESO ESO
24″ 220 260 430 475 580 790 730 830 1250 1500 1400 2025 ESO 3325 3625 ESO ESO ESO

Lista De Precios De Brida Forjada

Descripción de la brida Precio de brida
Brida DIN Pn10 Pn16 Placa RF US $ 1,1 / Pieza
Brida de acero inoxidable con cuello de soldadura forjado US $ 1,0-320,0 / pieza
Brida de cuello soldado ASME B16.5 US $ 0,6-1,6 / Pieza
ANSI B16.5 Bridas forjadas de DN10-DN1000 US $ 0,6-1,0 / Pieza
Brida forjada Acc. según ANSI DIN En1092-1 GOST US$ 5,18-5,88 /kg
Brida de rosca forjada Mín. Cantidad Mínima: 10 Piezas
Brida de cuello de soldadura ciega RF US $ 0,5-200 / pieza
Brida ANSI 150# Lbs Sorf US $ 1,9 / Pieza

EN 1092-1 PN16 Dimensiones De Brida

EN 1092-1 PN16 DIMENSIONES BRIDA
Peso (7,85 Kg/dm3) Diámetro nominal Tubo Brida Tornillos
KG b k d1 D Hilo d2 Orificios para pernos
0,602 10 17,2 14 60 18,0 90 M12 14 4
0,668 15 21,3 14 sesenta y cinco 22,0 95 M12 14 4
0,933 20 26,9 dieciséis 75 27,5 105 M12 14 4
1,106 25 33,7 dieciséis 85 34,5 115 M12 14 4
1.816 32 42,4 18 100 43,5 140 M16 18 4
2.075 40 48,3 18 110 49,5 150 M16 18 4
2,723 50 60,3 20 125 61,5 165 M16 18 4
3.310 sesenta y cinco 76,1 20 145 77,5 185 M16 18 4
3.592 80 88,9 20 160 90,5 200 M16 18 8
4.375 100 114,3 22 180 116,0 220 M16 18 8
5.394 125 139,7 22 210 141,5 250 M16 18 8
7.123 150 168,3 24 240 170,5 285 M20 22 8
9.705 200 219,1 26 295 221,5 340 M20 22 12
14.164 250 273,0 29 355 276,5 405 M24 26 12
18,928 300 323,9 32 410 327,5 460 M24 26 12
28,118 350 355,6 35 470 359,0 520 M24 26 dieciséis
35.754 400 406,4 38 525 411,0 580 M27 30 dieciséis
45.992 450 457,0 42 585 462,0 640 M27 30 20
63.832 500 508,0 46 650 513,5 715 M30 33 20
101.285 600 610,0 55 770 616,5 840 M33 36 20
111,103 700 711,0 63 840 714,2 910 M33 36 24
158.555 800 813,0 74 950 815,8 1025 M36 39 24
192,239 900 914,0 82 1050 917,4 1125 M36 39 28
269,554 1000 1016,0 90 1170 1019,0 1255 M39 42 28

Brida De Acero Datos Técnicos

GRADOS DE MATERIALES P250GH
  • X10CrMoVNb9-1, 13CrMo4-5, 16Mo3, 10CrMo9-10,
  • 1,4404, 1,4401
  • 1,4571, 1,4307, 1,4301, 1,4541, 1,4306,
  • P355QH/QH1
  • 1,4948, 1,4550, 1,4878
  • 1,4462, 1,4410, 1,4547, 1,4539
  • A105N
  • A182 F11, A182 F5, A182 F22, A182 F12, A182 F92, A182 F91, A350 LF2
  • A694F60, A694 F52, A694 F65
  • A182 F316/316L, A182 F304/304
  • A182 F321H, A182 F321, A182 F347, A182 F304H, A182 F347H
  • dúplex, A182 F904L, súper dúplex
BRIDAS CIEGAS Tipo 05 según EN 1092-1
  • PN40, PN25, PN16, PN10, PN100, PN63
 ANSI B16.5, ANSI B16.47 Serie A+B
  • clase 1500, clase 300, clase 150, clase 900, clase 600, clase 2500
BRIDAS Bridas EN V tipo 11 según EN 1092-1
  • PN63, PN25, PN40, PN10, PN160, PN100, PN16,
 Bridas ASTM WN según ANSI B16.5, ANSI B16.47 serie A+B
  • clase 1500, clase 300, clase 150, clase 900, clase 600, clase 2500
BRIDAS SUELTAS, BRIDAS LISA, ENCANTADAS Y COLLARES EN 1092-1 diferentes niveles de presión según ANSI B16.5
  • Bridas para juntas traslapadas
  • Bridas para soldar
  • Bridas deslizantes
  • Bridas de cuello largo para soldar
  • roscado
  • reductor
VARIAS FORMAS DE TIRAS DE SELLADO Forma A, Forma B1 / B2, Forma C, Forma D, Forma E, Forma F, Forma G, Forma H Linseneindrehung
  • Lengüeta o ranura grande/pequeña
  • Junta tipo anillo (RTJ)
  • Cara elevada
  • Grande/pequeño macho o hembra
