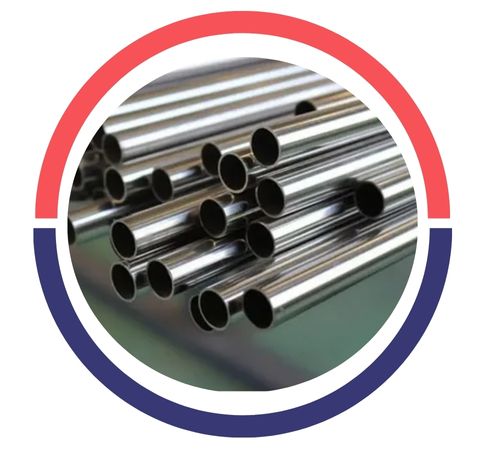

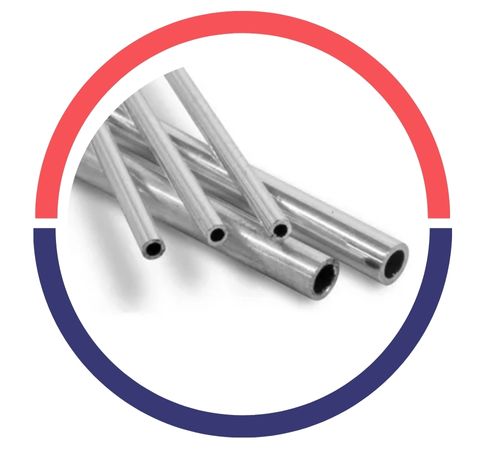

Un tubo de acero sin costura es un componente que se forma pasando un tocho resistente sobre una varilla perforadora. Esto crea una capa hueca que permite que los fluidos y gases pasen a través de ellos. Algunas de estas tuberías se endurecen después del proceso de fabricación y no requieren procedimientos adicionales de laminado en frío para mejorar su integridad. Estos tubos sin costura no tienen costuras y no requieren operaciones de soldadura. Las tuberías dentro de esta gama poseen una resistencia superior y pueden soportar cargas y presiones pesadas. También están diseñados para soportar temperaturas extremas y funcionar mejor que la mayoría de las tuberías soldadas y ERW en diferentes sistemas.
| Normas ASTM/ASME |
|
|---|---|
| Especializado en | Tuberías de gran diámetro |
| Tamaño de las tuberías EFW | 5,0 milímetros – 1219,2 milímetros |
| Acabado de tuberías | AP (recocido y decapado), pulido, MF, BA (brillante y recocido) |
| Horario de Tuberías | SCH10, SCH5, STD, SCH40, SCH160, SCH80 |
| Longitud de tuberías/tubos | Doble aleatorio, simple aleatorio y longitud de corte. |
| Forma de tuberías | Tuberías cuadradas, redondas, rectangulares, huecas, rectas, hidráulicas, etc. |
| Fin | Extremo biselado, extremo liso, roscado. |
| Certificados de prueba de materiales (MTC) | EN 10204 3.1 EN 10204 3.2 |
| Calificación | Todas las tuberías están marcadas de la siguiente manera: Grado, Estándar, Espesor, OD, No. de calor (o según la solicitud del cliente), Longitud |
| swg y señor | 12 SWG., 10 SWG., 16 SWG., 14 SWG., 20 SWG., 18 SWG. |
| Tamaño de los tubos soldados | Diámetro exterior de 6,35 milímetros a diámetro exterior de 152 milímetros |
| acabado de tubos | Pulido, AP (recocido y decapado), BA (brillante y recocido), MF |
| espesor de pared del tubo | 0,020″ a 0,220″, (espesores de pared especiales disponibles) |
| Tipo de tubos | REG, sin costura, soldado, EFW, fabricado |
| forma de tubos | Caldera, recta, rectangular, redonda, bobina, cuadrada, hidráulica, LSAW, hueca, con tubos doblados en ‘U’, etc. |
| Solicitud | Tubos de gas, tubos de aceite, intercambiadores de calor y calderas, tubos de fluido |
| Descripción | Precio de tuberías y tubos |
| Tubo redondo rectangular cuadrado pregalvanizado/tubos de acero Gi | US $ 510,0-800,0 / Tonelada |
| Tubos de acero soldados y sin costura Sch40 | US$ 520-850 / Tonelada |
| Tubo de acero sin costura | US $ 1010.0-1500.0 / Tonelada |
| Tubos de acero cuadrados de sección hueca | US $ 1050.0-2230.0 / Tonelada |
| Tubos de acero sin costura para tuberías de agua | US $ 1000 / Tonelada |
| Tubos y tuberías de acero sin costura | US $ 700,0-1500,0 / tonelada |
| Tubos de acero sin costura laminados en frío | US $ 2800 / Tonelada |
| Tubos/tubo sin costura de acero soldado ERW negro laminado en frío | US $ 650,0-1100,0 / tonelada |
| TAMAÑO DE TUBERÍAS | DIÁMETRO EXTERIOR EN PULGADAS | Horarios de Tuberías ASA | |||||||||||
| 80 | 5 | 5s | 60 | 40 y estándar. | 10 | 40 | 10 | DBL EH | 120 | Años 80 y EH | 160 | ||
| 1/8 | .405 | 0.95 .3145 | .035 .1383 | .068 .2447 | .049 .1863 | 068 .2447 | .049 .1863 | 0.95 .3145 | |||||
| 1/4 | .540 | .119 .5351 | .049 .2570 | .088 .4248 | .065 .3297 | 088 .4248 | .065 .3297 | .119 .5351 | |||||
| 3/8 | .675 | .126 .7338 | .049 .3276 | .091 .5676 | .065 .4235 | .091 .5676 | .065 .4235 | .126 .7338 | |||||
| 1/2 | .840 | .147 1.088 | .065 .5383 | .065 .5383 | .109 .8510 | .083 .6710 | .109 .8510 | .083 .6710 | .294 1.714 | .147 1.088 | .187 1.304 | ||
| 3/4 | 1.050 | .154 1.474 | .065 .6838 | .065 .6838 | .113 1.131 | .083 .8572 | .113 1.131 | .083 .8572 | .308 2.441 | .154 1.474 | .218 1.937 | ||
| 1 | 1.315 | .179 2.172 | .065 .8678 | .065 .8678 | .133 1.679 | .109 1.404 | .133 1.679 | .109 1.404 | .358 3.659 | .179 2.172 | .250 2.844 | ||
| 1-1/4 | 1.660 | .191 2.997 | .065 1.107 | .065 1.107 | .140 2.273 | .109 1.806 | .140 2.273 | .109 1.806 | .382 5.214 | .191 2.997 | .250 3.765 | ||
| 1-1/2 | 1.900 | .200 3.631 | .065 1.274 | .065 1.274 | .145 2.718 | .109 2.085 | .145 2.718 | .109 2.085 | .400 6.408 | .200 3.631 | .281 4.859 | ||
| 2 | 2.375 | .218 5.022 | .065 1.604 | .065 1.604 | .154 3.653 | .109 2.638 | .154 3.653 | .109 2.638 | .436 9.029 | .218 5.022 | .343 7.444 | ||
| 2-1/2 | 2.875 | .276 7.661 | .083 2.475 | .083 2.475 | .203 5.793 | .120 3.531 | .203 5.793 | .120 3.531 | .552 13.70 | .276 7.661 | .375 10.01 | ||
| 3 | 3.500 | .300 10.25 | .083 3.029 | .083 3.029 | .216 7.576 | .120 4.332 | .216 7.576 | .120 4.332 | .600 18.58 | .300 10.25 | .437 14.32 | ||
| 3-1/2 | 4.000 | .318 12.51 | .083 3.472 | .083 3.472 | .226 9.109 | .120 4.973 | .226 9.109 | .120 4.973 | .636 22.85 | .318 12.51 | |||
| 4 | 4.500 | .337 14.98 | .083 3.915 | .083 3.915 | .281 12.66 | .237 10.79 | .120 5.613 | .237 10.79 | .120 5.613 | .674 27.54 | .437 19.01 | .337 14.98 | .531 22.51 |
| 4-1/2 | 5.000 | .247 12.53 | .710 32.53 | .355 17.61 | |||||||||
| 5 | 5.563 | .375 20.78 | .109 6.349 | .109 6.349 | .258 14.62 | .134 7.770 | .258 14.62 | .134 7.770 | .750 38.55 | .500 27.04 | .375 20.78 | .625 32.96 | |
| 6 | 6.625 | .432 28.57 | .109 7.585 | .109 7.585 | .280 18.97 | .134 9.290 | .280 18.97 | .134 9.290 | .864 53.16 | .562 36.39 | .432 28.57 | .718 45.30 | |
| 7 | 7.625 | .301 23.57 | .875 63.08 | .500 38.05 | |||||||||
| Tipo medio = Grosor de la pared en pulgadas Tipo en negrita = Peso del acero por pie en libras | |||||||||||||
| Rango de tamaño | Cuadro de horarios | Tipos de fabricación |
|---|---|---|
| Longitud disponible: 17′ a 24′, diámetro exterior: 0,25″ a 20″ | ESC 10 | Sin costura, soldada |
| SC 80 | Sin costura, soldada | |
| ESC 5 | Sin costura, soldada | |
| SC 40 | Sin costura, soldada |
| Diámetro exterior pulg. | Horario 40S en. | Designador NPS | Horario 160 en | Horario XX en | Horario 10S en | Horario 80S en |
|---|---|---|---|---|---|---|
| 00.0540 | 00.0088 | 1/4 | 00.0065 | 00.0119 | ||
| 00.0675 | 00.0091 | 3/8 | 00.0065 | 00.0126 | ||
| 00.0840 | 00.0109 | 1/2 | 0,188 | 0,294 | 00.0083 | 00.0147 |
| 10.050 | 00.0113 | 3/4 | 0.218 | 0.308 | 00.0083 | 00.0154 |
| 10.315 | 00.0133 | 10.0 | 0.250 | 0.358 | 00.0109 | 00.0179 |
| 10.660 | 00.0140 | 1 1/4 | 0.250 | 0.382 | 00.0109 | 00.0191 |
| 10.900 | 00.0145 | 1 1/2 | 0.281 | 0.400 | 00.0109 | 00.0200 |
| 20.375 | 00.0154 | 2 | 0.343 | 0.436 | 00.0109 | 00.0218 |
| 20.875 | 00.0203 | 2 1/2 | 0.375 | 0.552 | 00.0120 | 00.0276 |
| 30.500 | 00.0216 | 3 | 0.438 | 0.600 | 00.0120 | 00.0300 |
| 40.000 | 00.0226 | 3 1/2 | 0,636 | 00.0120 | 00.0318 | |
| 40.500 | 00.0237 | 4 | 0.534 | 0,674 | 00.0120 | 00.0337 |
| 50.563 | 00.0258 | 5 | 0,625 | 0.750 | 00.0134 | 00.0375 |
| 60.625 | 00.0280 | 6 | 0.719 | 0.864 | 00.0134 | 00.0432 |
| 80.625 | 00.0322 | 8 | 0.906 | 0,875 | 00.0148 | 00.0500 |
| 100.0750 | 00.0365 | 10 | 10.125 | 00.0165 | 00.0500 | |
| 120.750 | 00.0375 | 12 | 10.312 | 00.0180 | 00.0500 | |
| 140.000 | 00.0375 | 14 | 10.406 | 00.0188 | 00.0500 | |
| 160.000 | 00.0375 | dieciséis | 10.594 | 00.0188 | 00.0500 |
